Предохранитель типа B отличается от предохранителя типа C по характеристикам срабатывания: в случае короткого замыкания предохранитель типа B сработает немедленно при токе, в 3–5 раз превышающем его номинальный ток, тогда как предохранитель типа C сработает только при токе, в 5–10 раз превышающем номинальный. Поэтому предохранитель типа B более чувствителен и является стандартным в типичных бытовых цепях освещения и розеток, в то время как предохранитель типа C лучше выдерживает высокие пусковые токи двигателей, насосов и компрессоров. Оба предохранителя работают одинаково в условиях перегрузки.
Суммируя
- B – срабатывание защиты от короткого замыкания при напряжении 3–5 × In; типичные цепи освещения и розеток в квартирах и домах.
- C – срабатывание защиты от короткого замыкания при 5–10 × In; цепи с двигателями и устройствами с высоким пусковым током.
- B16 и C16 имеют одинаковый номинальный ток (16 А) и реагируют на перегрузку аналогично – они различаются порогом срабатывания при коротком замыкании.
- Замена B на C не должна производиться «в пробном режиме» — для этого необходимо, чтобы установку проверил лицензированный электрик .

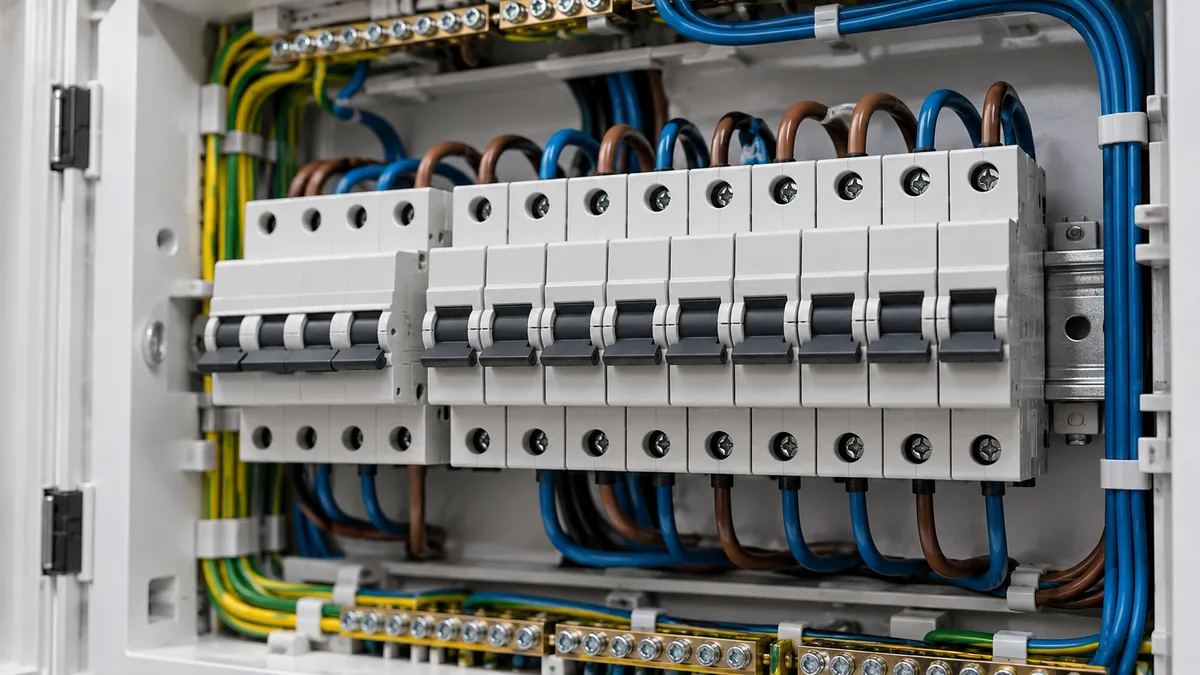

Что означают буквы B и C на предохранителе?
То, что обычно называют «предохранителем», — это автоматический выключатель защиты от перегрузки по току (автоматический выключатель). Его корпус имеет обозначение типа B16 или C20 : буква указывает на характеристику срабатывания , а число — на номинальный ток в амперах. Характеристики B, C и D описаны в стандарте PN-EN 60898-1 для автоматических выключателей бытовых и аналогичных установок.
Автоматический выключатель имеет два механизма. Тепловой (биметаллический) предохранитель срабатывает с задержкой на перегрузку, например, при подключении слишком большого количества устройств к одной цепи. Электромагнитный предохранитель срабатывает практически мгновенно при коротком замыкании. Характеристика B или C определяет порог срабатывания последнего – как кратное номинальному току (In).
Предохранитель B – характеристики и применение
Автоматический выключатель с характеристикой B срабатывает мгновенно при токе , в 3–5 раз превышающем его номинальный ток . Для характеристики B16 этот диапазон составляет 48–80 А, а для B10 — 30–50 А. Благодаря низкому пороговому значению он быстро отключает питание в случае короткого замыкания, даже в длинных цепях, где ток короткого замыкания относительно невелик.
Предохранители типа B используются в типичных цепях освещения, розеток и управления , обеспечивая питание приемников с низким пусковым током: осветительных приборов, герметиков для труб, компьютеров, зарядных устройств, большинства бытовых приборов и отопительных приборов.
Предохранитель типа С – характеристики и применение
Автоматический выключатель с характеристикой C срабатывает мгновенно при токе , в 5–10 раз превышающем его номинальный ток . Для C16 это 80–160 А. Он менее чувствителен к кратковременным скачкам тока, поэтому не вызывает срабатывания цепи при запуске устройств, потребляющих при запуске в несколько раз больший ток, чем во время работы.
Предохранители типа С используются в цепях питания электродвигателей (насосов, гидрофоров, компрессоров, вентиляторов, станков), трансформаторного оборудования и других потребителей с повышенными пусковыми токами. Они типичны для мастерских, ферм и производственных предприятий. Существует также характеристика типа Д (10–20 × In) для потребителей с очень высокими пусковыми токами.
В чём разница между предохранителями B16 и C16 (а также между предохранителями B20 и C20)?
Число в обозначении одинаково, поэтому оба выключателя пропускают 16 А в нормальном режиме работы и защищают провод от перегрузки одинаковым образом . Как правило, выключатель не сработает при токе 1,13 × In в течение часа и сработает при токе 1,45 × In менее чем за час – это относится как к выключателю B, так и к выключателю C.
Разница касается коротких замыканий: автоматический выключатель B16 срабатывает мгновенно при токе 48–80 А, а C16 — при 80–160 А. Аналогично, B20 срабатывает при 60–100 А, а C20 — при 100–200 А. Это важно для безопасности: для автоматического отключения питания в случае повреждения изоляции в цепи должен протекать ток, по меньшей мере равный верхнему пределу его диапазона. Следовательно, автоматическому выключателю C требуется вдвое больший ток короткого замыкания, чем автоматическому выключателю B с тем же номинальным током, — и это зависит от импеданса контура короткого замыкания, длины и сечения проводников.
| Характерный | Предохранитель B | Предохранитель С |
|---|---|---|
| Срабатывание защиты от короткого замыкания | 3–5 × В | 5–10 × В |
| Пример: 16А | B16: 48–80 А | C16: 80–160 А |
| Пример: 20А | B20: 60–100 А | C20: 100–200 А |
| Защита от перегрузки | То же, что и в C. | То же, что и в пункте B. |
| Требуемый ток короткого замыкания в цепи | Ниже | Более высокое значение важно в длинных цепях. |
| Типичное использование | Освещение, розетки, бытовые электросети. | Двигатели, насосы, компрессоры, мастерские |
| Пусковой ток приемников | Маленький | Возвышенный |
Какой предохранитель используется в доме – B или C?
В типичной квартире или частном доме в качестве основы используются выключатели типа B. Цепи освещения чаще всего защищаются выключателями типа B10, а розетки — выключателями типа B16, но конкретное значение всегда выбирается в зависимости от сечения провода, схемы проводки и нагрузки. Типичные бытовые приборы, подключаемые к розеткам, обычно не требуют характеристики типа C.
Характеристика «С» используется в домах, где потребители работают с более высокими пусковыми токами – например, водяной насос, колодезный насос, компрессор или оборудование в мастерской. Если при запуске определенного устройства регулярно срабатывает характеристика «С», не заменяйте его самостоятельно на устройство с характеристикой «С» или с более высоким номинальным током. Причиной также может быть неисправное устройство или установка, и замена без проверки может помешать срабатыванию автоматического выключателя в случае короткого замыкания.
Важно: выбор и замена защитных устройств должны выполняться лицензированным электриком , который проверит сечение проводов и измерит сопротивление контура короткого замыкания. Работа на находящемся под напряжением распределительном щите сопряжена с риском поражения электрическим током.
Предварительная защита счетчика – вариант B или C?
Выбор средства защиты счетчика осуществляется исходя из пропускной способности подключения и требований оператора распределительной сети, указанных в условиях подключения. В зависимости от оператора это может быть автоматический выключатель со специфическими характеристиками, плавкая вставка или селективный автоматический выключатель, используемый для обеспечения срабатывания в случае короткого замыкания в доме сначала автоматического выключателя, а не основной защиты. Решение принимает проектировщик или электрик на основе условий подключения.
Часто задаваемые вопросы (FAQ)
В чём разница между предохранителями B и C?
Порог срабатывания при коротком замыкании. B срабатывает мгновенно при токе, в 3–5 раз превышающем номинальный, C — при токе, в 5–10 раз превышающем его. B используется в типичных бытовых цепях, C — в цепях с двигателями и устройствами с высокими пусковыми токами.
Какой предохранитель используется в доме – B или C?
В типичных цепях освещения и розеток используются выключатели типа B (чаще всего B10 и B16). Выключатели типа C устанавливаются в цепях с устройствами, имеющими высокие пусковые токи, такими как водонагреватели. Окончательный выбор остается за электриком.
В чём разница между предохранителями B16 и C16?
Оба рассчитаны на 16 А и имеют одинаковую реакцию на перегрузку. B16 мгновенно срабатывает при коротком замыкании при токе 48–80 А, а C16 — при 80–160 А, поэтому C16 лучше выдерживает пусковые токи, но требует большего тока короткого замыкания в цепи.
Могу ли я самостоятельно заменить предохранитель B на предохранитель C?
Это не рекомендуется. Данное изменение меняет условия защиты от поражения электрическим током – для своевременного срабатывания автоматического выключателя C требуется больший ток короткого замыкания. Сначала необходимо измерить сопротивление контура короткого замыкания и оценить состояние проводки, обратившись к лицензированному электрику.
Является ли сетевой фильтр типа B+C тем же самым, что и предохранитель типа B и C?
Нет. В ограничителях перенапряжения обозначение B+C (сейчас чаще встречается тип 1+2) указывает на класс защиты от перенапряжений, например, от ударов молнии. Оно не имеет никакого отношения к характеристикам B или C автоматических выключателей.
